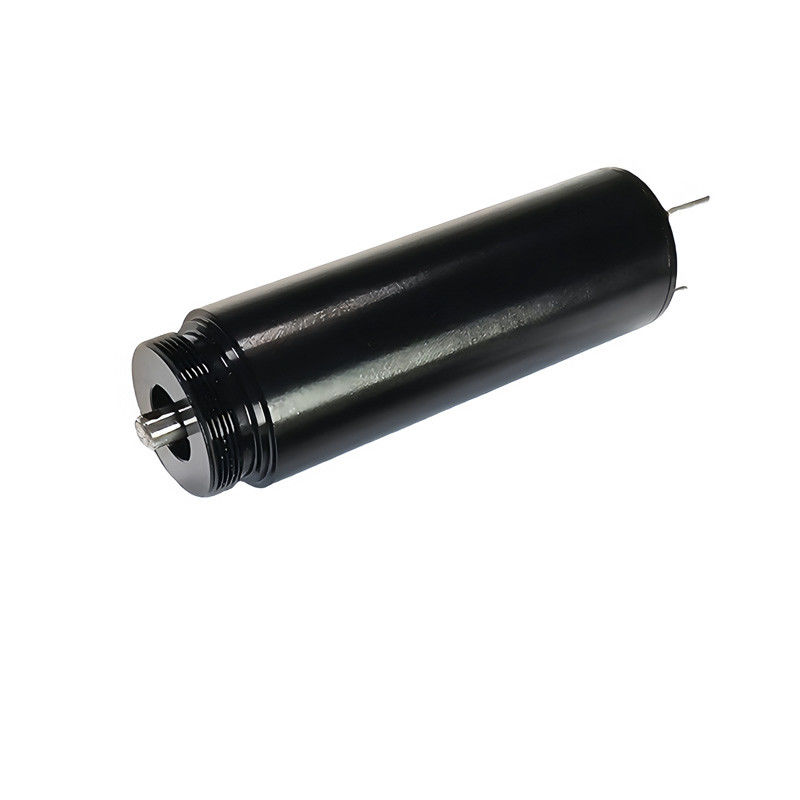

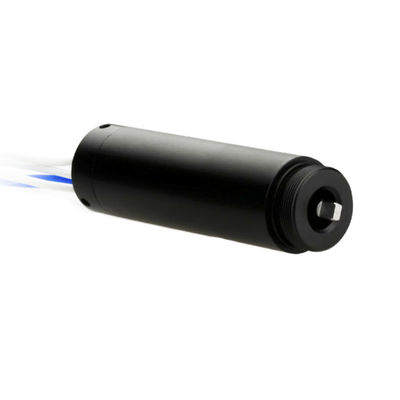

16 মিমি ব্রাশহীন ডিসি মোটর 24 ভি 37000rpm 101mNm জার্মান তৈরি মাইক্রোমোটর আল্ট্রা শান্ত সংস্করণ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | PM |
| সাক্ষ্যদান: | CE, ROHS |
| মডেল নম্বার: | PM1651C |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ২০ পিসি |
|---|---|
| মূল্য: | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ: | বাইরে শক্তিশালী রপ্তানি শক্ত কাগজ বাক্স, পলি ফোম ভিতরে |
| ডেলিভারি সময়: | ২০ কার্যদিবস |
| পরিশোধের শর্ত: | মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 90000pcs |
|
বিস্তারিত তথ্য |
|||
| মোটর প্রকার: | কাস্টম কোরলেস ব্রাশহীন মোটর | মোটর ব্যাস: | ১৬ মিমি |
|---|---|---|---|
| মোটর শরীরের দৈর্ঘ্য: | 51 মিমি | নামমাত্র ভোল্টেজ: | 24 ভি, 48 ভি বা কাস্টমাইজড |
| লোড স্পিড নেই: | 40000 আরপিএম বা 37000 আরপিএম বা কাস্টমাইজড | মোটর রটার মেরু জুড়ি সংখ্যা: | 1 |
| বিয়ারিং টাইপ: | সাইলেন্ট বল বিয়ারিং-লো বর্তমান প্রকার | চুম্বক উপাদান: | NdFeB |
| সর্বাধিক শক্তি আউটপুট শক্তি: | 98W | ||
পণ্যের বর্ণনা
মডেলঃ16 মিমি ব্রাশলেস ডিসি মোটর 24 ভোল্ট 37000rpm 101mNm জার্মান তৈরি মাইক্রোমোটর আল্ট্রা সিকুয়েট সংস্করণ
সাধারণ অ্যাপ্লিকেশনঃ
1.মহাকাশ ও প্রতিরক্ষা বাস্তবায়ন
• স্যাটেলাইট ব্যবস্থা
স্লটহীন ব্রাশহীন মোটর মহাকাশযানের উপসিস্টেমের গুরুত্বপূর্ণ উপাদান হিসেবে কাজ করে, বিশেষ করে পর্যায়ক্রমিক অ্যারে অ্যান্টেনা স্টিয়ারিং প্রক্রিয়াগুলিতে।তাদের cogging মুক্ত অপারেশন গভীর স্থান যোগাযোগ অ্যারে জন্য sub-arcminute সারিবদ্ধতা যথার্থতা নিশ্চিত.
• ড্রোন চালনার প্রযুক্তি
আধুনিক ইউএভি প্রপুলশন আর্কিটেকচারগুলি ব্যাপকভাবে স্লটলেস ব্রাশলেস মোটরগুলিকে অন্তর্ভুক্ত করে, তাদের উচ্চ টর্ক-টু-ইনার্শিয়ার অনুপাত (৪.৫% এর বেশি) ব্যবহার করে।5 N·m/kg) স্বয়ংক্রিয় বাধা এড়ানোর ম্যানুভারের সময় দ্রুত থ্রাস্ট ভেক্টর সমন্বয় জন্য.
2.চিকিৎসা প্রযুক্তির প্রয়োগ
• রোবোটিক সার্জারি সিস্টেম
এই মোটরগুলি সার্জিক্যাল ম্যানিপুলেটরগুলিতে সাবমাইক্রন পজিশনিং রেজোলিউশন সক্ষম করে, যা <10μm কম্পন দমনের প্রয়োজন এমন চোখের ভিট্রেকটোমি পদ্ধতির মতো মাইক্রোসার্জিকাল কাজের জন্য গুরুত্বপূর্ণ।
• ডায়াগনস্টিক ইমেজিং ইন্টিগ্রেশন
এমআরআই-সামঞ্জস্যপূর্ণ পজিশনিং সিস্টেমে, স্লটলেস ব্রাশলেস ড্রাইভগুলি সিনোসয়েডাল কমিউটেশন নিয়ন্ত্রণের মাধ্যমে 50nm রৈখিক গতির নির্ভুলতা অর্জন করে, 7T চৌম্বক ক্ষেত্রের সাথে ধাতব হস্তক্ষেপ দূর করে।
3.শিল্প উৎপাদন সমাধান
• যথার্থ যন্ত্রপাতি নিয়ন্ত্রণ
সিএনসি স্পিন্ডল অক্ষের কনফিগারেশনগুলি উচ্চ গতির ফ্রিজিং অপারেশনের সময় (৪০,০০০ আরপিএম পর্যন্ত) ± 0.8μm অবস্থান পুনরাবৃত্তিযোগ্যতা বজায় রাখতে স্লটহীন ব্রাশহীন মোটর ব্যবহার করে,এয়ারস্পেস গ্রেড টাইটানিয়াম উপাদান উত্পাদন জন্য অত্যাবশ্যক.
• অটোমেটেড প্যাকেজিং সিস্টেম
রোবোটিক পিক-এন্ড-প্লেস ইউনিটগুলিতে সংহত, এই মোটরগুলি ইথারসিট যোগাযোগ প্রোটোকলের মাধ্যমে 0.1ms সিঙ্ক্রোনাইজেশন নির্ভুলতা অর্জন করে,ফার্মাসিউটিক্যাল ব্লাস্টার প্যাকেজিং লাইনে 200 পিপিএম (প্রতি মিনিটে অংশ) সঞ্চালন সক্ষম করে.
4.রোবোটিক গতিশীলতা প্ল্যাটফর্ম
• অ্যানথ্রোপোমর্ফিক জয়েন্ট অ্যাক্টিভেশন
হিউম্যানয়েড রোবটগুলি যৌগিক কব্জিগুলিতে 0.02 ডিগ্রি কোণীয় রেজোলিউশন সহ স্লটহীন ব্রাশহীন মোটর ব্যবহার করে, বহু-আঙুলের অবজেক্ট ম্যানিপুলেশনের মতো জটিল কাজের জন্য মানুষের দক্ষতা প্রতিলিপি করে।
• স্বয়ংক্রিয় পরিষেবা রোবোটিক্স
ডেলিভারি রোবটের ওমনিডাইরেকশনাল হুইলগুলি 92% শীর্ষ দক্ষতার সাথে স্লটহীন ব্রাশহীন হাব মোটরগুলিকে সংহত করে, গুদাম পরিবেশে 50 কেজি দরকারী লোড ক্ষমতা সহ 8 ঘন্টা অবিচ্ছিন্ন অপারেশন সক্ষম করে।
মোটর টেকনিক্যাল ডেটাঃ
| PM1651C সিরিজ | ইউনিট | 001 | ||
| 1 | নামমাত্র ভোল্টেজ | V | 24 | |
| 2 | স্টল টর্চ | এমএনএম | 101 | |
| 3 | স্টল বর্তমান | এ | 16.3 | |
| 4 | লোডের গতি নেই | rpm | 37000 | |
| 5 | কোন লোড বর্তমান নেই | এ | 0.10 | |
| 6 | নামমাত্র গতি | RPM | 27380 | |
| 7 | নামমাত্র বর্তমান | এ | 4.31 | |
| 8 | নামমাত্র টর্ক | এমএনএম | 26.29 | |
| 9 | নামমাত্র আউটপুট শক্তি | ডব্লিউ | 75.42 | |
| 10 | নামমাত্র লোড এ দক্ষতা | % | 72.6 | |
| 11 | টার্মিনাল প্রতিরোধ | ওহম | 1.52 | |
| 12 | পিছনে √ ইএমএফ ধ্রুবক | V/KRPM | 0.64 | |
| 13 | সর্বাধিক দক্ষতা | % | 86 | |
| 14 | টর্ক কোয়ালিফায়ার | mNm/A | 6.19 | |
| 15 | গতি ধ্রুবক | rpm/V | 1541 | |
| 16 | সর্বাধিক শক্তি আউটপুট | ডব্লিউ | 98 | |
| 17 | কৌণিক গতি | rad/s | 3874 | |
| অতিরিক্ত তথ্য | ||
| ● | রোটারের মেরু জোড়ার সংখ্যা | 1 |
| ● | ধাপের সংখ্যা | 3 |
| ● | অপারেটিং তাপমাত্রা পরিসীমা | -৪০° সেলসিয়াস... +১৫০° সেলসিয়াস |
| ● | আইসোলেশন কলস | ক্লাস এফ |
| ● | মোটর পরামিতি এবং শ্যাফ্ট আকার গ্রাহকের অনুরোধ অনুযায়ী তৈরি করা যেতে পারে। | |
| ● | বিকল্পঃ গিয়ারবক্স | |
মোটর কনটাইন অঙ্কন (মিমি)
